鋼管的公稱直徑

文章來源：http://m.ywsebx.cn 發布時間：2024-07-26 16:05:00 瀏覽次數：28

鋼管直徑與公稱直徑/a_鋼管的公稱直徑

大家好，我是小編，今天我來給大家講解一下關于鋼管直徑與公稱直徑/a的問題。為了讓大家更容易理解，我將這個問題進行了歸納整理，現在就一起來看看吧。

文章目錄列表:

1.管的公稱直徑和管外徑的區別？
2.鋼管直徑是外徑還是內徑
3.公稱直徑指什么？與內徑和外徑什么關系

鋼管直徑與公稱直徑/a_鋼管的公稱直徑

管的公稱直徑和管外徑的區別？

1）鋼管單位中，Ф表示外徑（塑料管中de標識指的是外徑）；dn表示公稱直徑（近似內徑）。

2）對于容器，公稱直徑用內徑表示；對于管道，則用小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是一定值，內徑隨壁厚而變化。圓形的物體內圓的直徑稱為內徑。

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚。

公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等。

公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

參考資料：

百度百科--公稱直徑、百度百科--外徑

鋼管直徑是外徑還是內徑

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外徑108，它的公稱直徑是100；再比如φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

參考資料：

百度百科—公稱直徑

公稱直徑指什么？與內徑和外徑什么關系

鋼管直接即鋼管公稱直徑(nominal diameter)，又稱平均外徑(mean outsidediameter)。這是緣自鋼管的管璧很薄，直縫鋼管外徑與管內徑相差無幾，所以取鋼管的外徑與鋼管的內徑之平均值當作鋼管管徑稱呼。

鋼管公稱直徑是公制mm為基準的，稱 DN (metric unit)。比如DN100的鋼管，如果遇到薄壁鋼管，它得內徑就會大于100mm，但遇到厚壁鋼管它得內徑就會小于100mm。但計算時取100mm。也叫DN100

因?yàn)閱挝挥泄?mm)及英制的區分，所以有下列的稱呼方法。

1. 以公制為基準，稱 DN (metric unit)

2. 以英制為基準，稱NB(inch unit)

3. 外徑：OD (outside diameter)

4.例

鍍鋅鋼管DN50，Sch 20

鍍鋅鋼管NB2”， Sch 20

5. 外徑OD與DN，NB的關系

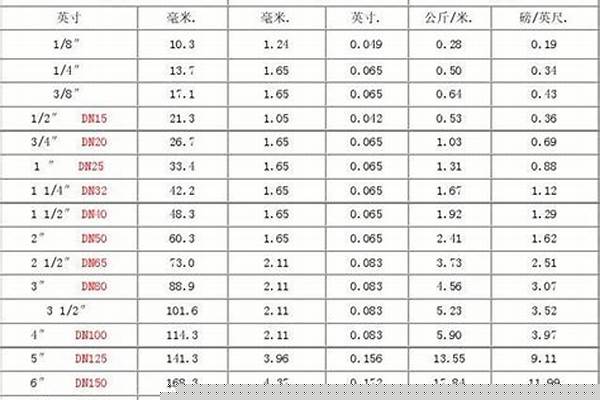

DN(mm)--------NB(inch)-------OD(mm)

15----------------1/2---------------21.3

20----------------3/4 --------------26.7

25----------------1 ----------------33.4

32----------------1 1/4 -----------42.2

40----------------1 1/2 -----------48.3

50----------------2 ----------------60.3

65----------------2 1/2 -----------73.0

80----------------3 ----------------88.9

100------------- 4 ----------------114.3

125--------------5 ----------------139.8

150------------- 6 ----------------168.3

200------------- 8-----------------219.1

公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。公稱通徑用字母“dn”后面緊跟一個數字標志。

公稱通徑(nominal

diameter)，又稱平均外徑(mean

outside

diameter)。

這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。

dn是公稱通徑，公稱通徑(或叫公稱直徑),就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等；

為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母d來表示，其后附加外直徑的尺寸和壁厚，如外徑為100的無縫鋼管，壁厚為5mm，用d100*5表示，塑料管也用外徑表示，如de63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用dn表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100mm的無縫鋼管就102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108*5-5）＝98mm，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號dn表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。規格

dn-公稱直徑ф－外徑

dn15-ф22mm，dn20-ф27mm

dn25-ф34mm，dn32-ф42mm

dn40-ф48mm，dn50-ф60mm

dn65-ф76(73)mm，dn80-ф89mm

dn100-ф114mm，dn125-ф140mm

dn150-ф168mm，dn200-ф219mm

dn250-ф273mm，dn300-ф324mm

dn350-ф360mm，dn400-ф406mm

dn450-ф457mm，dn500-ф508mm

dn600-ф610mm，

dn15-ф18mm，dn20-ф25mm
