鋼管標準直徑

文章來源：http://m.ywsebx.cn 發布時間：2024-07-27 08:59:52 瀏覽次數：26

鋼管標準直徑/a_鋼管標準直徑

對于鋼管標準直徑/a的問題，我有一些經驗和見解，同時也了解到一些專業知識。希望我的回答對您有所幫助。

文章目錄列表:

1.鋼管公稱直徑與外徑對照是怎樣的？
2.鋼管尺寸標準
3.鋼管直徑標注中DN與Φ的區別，各代表什么意思，如何應用標注？

鋼管標準直徑/a_鋼管標準直徑

鋼管公稱直徑與外徑對照是怎樣的？

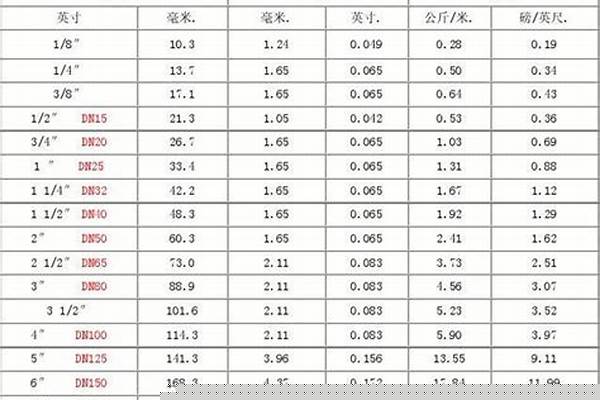

無縫鋼管公稱直徑與外徑對照表如下圖：

一般的無縫鋼管的生產工藝可以分為冷軋與熱軋兩種，外觀上冷軋無縫鋼管要短于熱軋無縫鋼管，冷軋無縫鋼管的壁厚一般比熱軋無縫鋼管要?。潜砻婵雌饋?lái)比厚壁無縫鋼管更加明亮．表面沒有太多的粗糙，口徑也沒有太多的毛刺。

冷軋管的最大公稱直徑為200 mm，熱軋管的最大公稱直徑為600 mm。

擴展資料：

1 、范圍本標準規定了DN（公稱尺寸）的定義和系列。本標準適用于使用 DN 標識的相關標準中規定的管道元件。注：也可以使用與本標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或?qū)雍傅墓艿涝?，可用NPS（公稱管子尺寸）、OD（外徑）、ID（內徑）或G（管螺紋尺寸標記）等標識的管道元件。

2、定義DN：用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN 和后跟無因次的整數數字組成.這個數字與端部連接件的孔徑或外徑（用mm 表示）等特征尺寸直接相關。

注 1：除在相關標準中另有規定，字母DN 后面的數字不代表測量值，也不能用于計算目的。注 2：采用DN標識系統的那些標準，應給出DN 與管道元件的尺寸的關系，例如DN/OD 或DN/ID。

參考資料：

百度百科——鋼管公稱直徑

鋼管尺寸標準

鍍鋅鋼管各規格標準外徑如下:

DN15 型號外徑為21.3mm

DN20 型號外徑為26.9mm

DN25 型號外徑為33.7mm

DN32 型號外徑42.mm

DN40 型號外徑為 48.3mm

DN50 型號外徑為60 mm

DN65 型號外徑為76.1mm

DN80 型號外徑為 88.9mm

DN100 型號外徑為114.3mm

DN125 型號外徑為140mm

DN150 型號外徑為168.3mm

DN200 型號外徑為219.1mm。

鍍鋅鋼管的分類和用途?

①熱浸鍍鋅鋼板薄鋼板浸入熔解鋅槽使其表面粘附層鋅薄鋼板目前主要采用連續鍍鋅工藝生產即把成卷鋼板連續浸熔解有鋅鍍槽制成鍍鋅鋼板;?

②合金化鍍鋅鋼板。

鋼管直徑標注中DN與Φ的區別，各代表什么意思，如何應用標注？

管徑應以mm為單位，管徑的表達方式應符合下列規定： 1 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以D×δ(外徑×壁厚)表示；

3 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；

4 塑料管材，管徑宜按產品標準的方法表示：當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）

給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）

公英制單位換算

1 英寸=25.4毫米 =8英分 1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN8 4分管 DN15 6分管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300

鋼管每米理論重量計算公式：

W=3.1416*ρδ（D—δ）/1000 W——鋼管每米理論重量kg/m；

ρ——鋼的密度kg/dm-3；7.81、7.85、7.91 D——鋼管的公稱外徑mm； δ——鋼管的公稱壁厚mm；

延伸：

國標鋼管

國標鋼管是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經熱軋、冷軋或冷撥制成。國標鋼管在我國鋼管業中具有重要的地位。據不完全統計，我國現有國標鋼管生產企業約240多家，無縫鋼管機組約250多套，年產能力約450多萬噸。從口徑看，<φ76的，占35%，<φ159-650的，占25%。從品種看，一般用途管190萬噸，占54%；石油管76萬噸，占5.7%；液壓支柱、精密管15萬噸，占4.3%；不銹管、軸承管、汽車管共5萬噸，占1.4%。

DN是指管道的公稱直徑，但這既不是外徑也不是內徑，Φ指的是鋼管的外徑。

不同管道尺寸標注方法稍有不同，一般來說，管子的直徑可分為外徑內徑(D)、(De)、公稱直徑(DN)。

一、管徑的標注方式：

1、無縫鋼管、銅管、焊接鋼管（直縫或螺旋縫）、不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）；對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。

2、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、塑料管和鑄鐵管等管材，應標注公稱直徑“DN”（如DN15、DN50）；

3、塑料管材，管徑宜按產品標準的方法表示；

4、陶土管、鋼筋混凝土（或混凝土）管、缸瓦管、耐酸陶瓷管等管材，管徑宜以內徑d表示（如d230、d380等）；

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

二、De、DN、d、ф的各自表示范圍

1、d——混凝土管公稱直徑

2、De--PPR、PE管、聚丙烯管外徑；

3、ф--無縫鋼管或有色金屬管道應標注“外徑×壁厚”，如：ф108X4。
