給水管徑對照表_給水管徑對照表規范

您有關于給水管徑對照表的問題，我可以通過我的知識庫和研究成果來回答您的問題，并提供一些實用的建議和資源。

文章目錄列表:

1.dn50的水管外徑是多少？
2.給排水的管徑是如何對照表的？
3.管道直徑有哪些？
4.給水管道尺寸常用的有哪幾種

dn50的水管外徑是多少？

DN50是2寸管子，內徑50mm，外徑56mm,壁厚3mm。

另外其它規格的管子尺寸如下：

DN15....4分管子，內徑15mm，外徑23mm,壁厚4m。

DN20....6分管子，內徑20mm，外徑27mm,壁厚3，5mm。

DN25....1寸管子，內徑25mm，外徑32mm,壁厚3，5mm。

DN32....(1由四分子3寸）內徑32mm，外徑38mm,壁厚3mm。

DN40....(1由二分子1寸）.內徑40mm，外徑48mm,壁厚4mm。

DN65....(2由二分子1寸）.內徑65mm，外徑76mm,壁厚4，5mm。

DN80....3寸管子，內徑80mm，外徑89mm,壁厚4，5mm。

DN1OO....（5寸管子，內徑100mm，外徑108mm,無縫管）壁厚4mm。

DN1OO....（5寸管子，內徑100mm，外徑114mm,無縫管）壁厚7mm。

注：室內給水管道的水壓試驗室內給水管道的水壓試驗必須符合設計要求。當設計未注明時，各種材質的給管道系統試驗壓力均為工作壓力的1.5倍，但不得小于0.6Mpa。

檢驗：金屬以以及復合管給水管道系統在試驗壓力下觀測10min，壓力降不應0.02Mpa然后降到工作壓力進行檢查，應不滲不漏；塑料管給水系統應在試驗壓力下穩壓1H，壓力降不得超過0.05Mpa，然后在工作壓力的1.5倍狀態下穩壓2H，壓力降不得超過0.03Mpa，同時檢查各連接處不得滲漏。

建議：冷水管和熱都做保溫處理可以有效減小來自水管的共振聲噪和減小水管與其它磨損，延長使用壽命。

給排水的管徑是如何對照表的？

2分管：8mm；4分管：15mm；6分管：20mm；8分管：25mm；

1、5分管沒有這種標準系列；

2、8分管沒有這種叫法，(8分=1吋)叫1吋管：25mm；

3、工程管徑對照表換算公式：1 英寸=25.4毫米 =8英分； ?

4、2分管 DN8 ； 4分管 DN15 ；6分管 DN20 ?；1吋管 DN25。?

在未推行公制單位以前，使用市制單位，如丈、尺、寸，在寸下面還有分。

1市分約等于3.33毫米

一分=3.33 （接近3.175也就是1/8)

四分=3.33*4=13.33 (接近15)

六分=3.33*6=20

八分=3.33*4=26.6 (接近 25.4 也就是1英寸，習慣簡稱1吋）

“4分”是英制管道直徑長度的叫法，即1/2英寸．等于公制的12.7mm。國際上金屬管道供水系統的應用標準是歷史上的大英帝國在鼎盛時期制定的，這種標準的尺寸是以英寸為基礎的。

相關標準內的管螺紋（絲扣）和水龍頭標準一直沿用至今，而且沿用口語也多用“四分管”、“六分管”、“一寸管”等。

擴展資料：

管徑的表達方式應符合下列規定：

1）?水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2）?無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3）?鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑D表示；

4） 塑料管材，管徑宜按產品標準的表示；

5） 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）

給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）。

DN是指管道的公稱直徑。

注意：這既不是外徑也不是內徑(這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼)。

應該與管道工程發展初期與英制單位有關；一般來說用來描述鍍鋅鋼管，它與英制單位的對應關系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20。

百度百科---4分管

管道直徑有哪些？

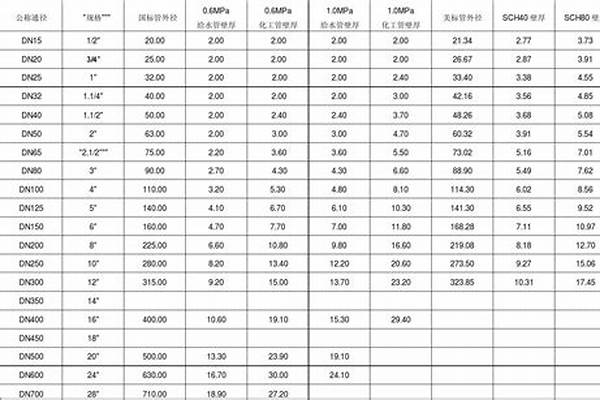

管徑尺寸對照表：

管徑是指，管壁比較薄時，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。一般來說指一般合成材料或是金屬質地的管道，且內徑較大時才取內徑和外徑的平均值為管徑。

常用金屬材料為混凝土以以及其他預制或是現場澆筑的材料，管壁較厚，此時就不能取外徑和內徑的平均作為管徑值，此種情況，需要注明內徑外徑，不能模糊稱為管徑。

擴展資料

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）=98MM。

給水管道尺寸常用的有哪幾種

常用的白鐵管直徑（亦稱公稱直徑或是稱呼直徑）DN/mm有：DN15、DN20、DN25

DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150

常用的低壓流體（工作壓力在<2.5兆帕）輸送焊接鋼管有：DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150它們、的外徑分別是：13.5、17、21.3、26.8、33.5、42.3、48、60、75.5、88.5、114、140、150

常用的低壓流體管件有：管接頭、活接頭、彎頭、三通、四通、大小頭、補心、外接頭、絲堵

普通無縫鋼管常用規格（外徑）有：DN57、DN60、DN73、DN76、DN89、DN102、DN108、DN114、DN133、DN140、DN159、DN168、DN219、DN245、DN273

螺旋縫電焊鋼管常用規格（外徑）有:DN219、DN245、DN273、DN325、DN377、DN426、DN478、DN529、DN630、DN720

還有其他的就沒有必要舉這么多了，你去查看有關資料如直縫卷制電焊鋼管、承插式給水鑄鐵管、硬聚氯乙烯管

一般給水管有4分水管，6分水管，1寸水管，1寸2水管，1寸半水管，2寸水管，2寸半水管，3寸水管，4寸水管，5寸水管，6寸水管，8寸水管，10寸水管共13種之多。它的規格含有15mm是4分水管，20mm是6分水管，25mm是1寸的水管，32mm是1寸2水管，40mm是1寸半水管，50mm是2寸水管，65mm是2寸半水管，80mm是3寸水管，100mm是4寸水管，125mm是5寸水管，150mm是6寸水管，200mm是8寸水管，250mm是10寸水管。常用的有4種水管：15mm4分水管，20mm6分水管，25mm1寸水管，32mm1寸2水管等，這些是常用的規格。
