焊管直徑尺寸規格_焊管直徑尺寸規格表

大家好，今天我想和大家探究一下“焊管直徑尺寸規格”的應用場景。為了讓大家更好地理解這個問題，我將相關資料進行了分類，現在就讓一起來探究吧。

文章目錄列表:

1.焊管直徑尺寸規格
2.焊接鋼管的外徑與公稱直徑的對照表
3.焊管的各種型號 一件有多少支，一支有多少米 有這種表就了
4.焊管外徑大全

焊管直徑尺寸規格

溫柔的風wrdf！

回答你的問題：

一、普通焊管的公稱直徑指得是外經，不是內徑。

二、普通焊管的尺寸系列太多了，相關標準你可以查找國家標準（GB/T13793-92）

外經系列包括有：5、8、10、12、13、14、15、16、……108、114、114.3、121

壁厚系列包括有：0.5、0.6、0.8、1、1.2、1.4、1.5、……9、10、11、12、12.7

希望能對你有所幫助，謝謝！

焊接鋼管的外徑與公稱直徑的對照表

1.焊接管一般是低碳鋼管，小直徑的分焊管或無縫管

2.DN150的公制管是外徑159，英制管外徑168；DN250公制管、英制管外徑都是273。

3.聽說好像沒有0.8MPa這說法，按1.0MPa說吧，DN150壁厚得5個，DN250的得7個，是壓力管道或容器上的需要計算，這只是個大概。

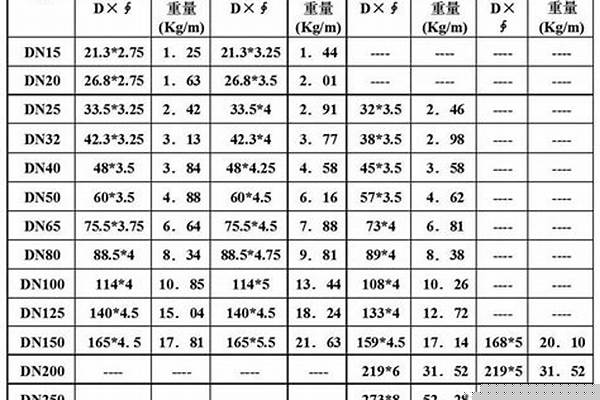

焊管的各種型號 一件有多少支，一支有多少米 有這種表就了

4分 DN15 Φ21.25×2.75

6分 DN20 Φ26.75×2.75

1寸 DN25 Φ33.5×3.25

1寸2 DN32 Φ42.25×3.25

1寸半 DN40 Φ48×3.5

2寸 DN50 Φ60×3.5

2寸半 DN65 Φ75.5×3.5

3寸 DN80 Φ88.5×4

4寸 DN100 Φ114×4

5寸 DN125 Φ140×4.5

6寸 DN150 Φ159×5

焊管外徑大全

鋼管尺寸對照表公稱直徑英 寸焊 管無縫管DN61 ∕810DN82分1∕413.514DN103分3 ∕81718DN154分1∕221.2522DN206分3∕426.7525DN251寸133.532DN321寸21 1/442.2542DN401寸51 1/24848DN502寸26057DN652寸52 1/275.574DN803寸3″88.589DN1004寸4″114108DN1255寸5″140133DN1506寸6″165159DN1757寸7″194194DN2008寸8″219219DN2259寸9″245245DN25010寸10″273273DN30012寸12″325325DN35014寸14″377377DN40016寸16″426426DN45018寸18″478478DN50020寸20″529529DN60024寸24″630630DN70028寸28″720720DN80032寸32″820820

采用B系列鋼管的法蘭，應在公稱尺寸DN的數值后標記B以示區別。但采用A系列鋼管的法蘭，不必在公稱尺寸DN的數值后標記A。

工程管徑對照表

擴展資料

管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：這既不是外徑也不是內徑。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）;

2、De主要是指管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑 壁厚的形式，例De25 3;

3、D一般指管道內徑;

4、d混凝土管內直徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）;

5、φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如φ25 3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑 壁厚”。例如φ108 4，φ可省略。、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示為管外徑 壁厚。例如φ60.5 3.8;

6、DN為Nominal diameter意思是公稱直徑;

7、De為eternal diameter意思是外徑;

8、Dgdiametergong（漢語拼音“公”的聲母）這下你就明白了，Dg是國產貨，有特色的國產貨，現在都不用了。

好了，關于“焊管直徑尺寸規格”的話題就講到這里了。希望大家能夠?qū)Α昂腹苤睆匠叽缫?guī)格”有更深入的了解，并且從我的回答中得到一些啟示。
